Cassetti modulari serie CT-CTX

TECNOLOGIA COSTRUTTIVA

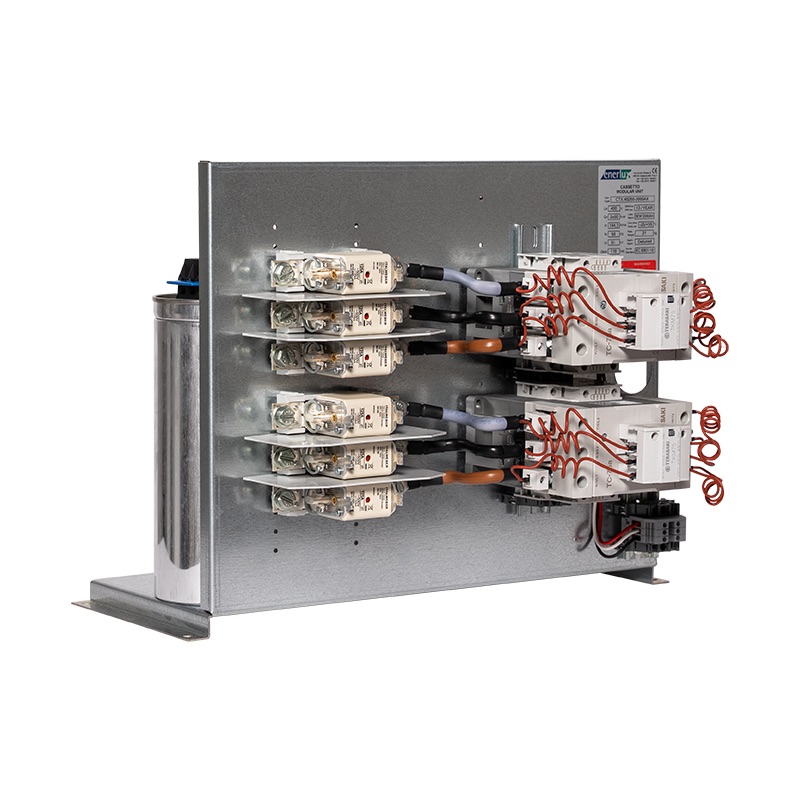

Le unità modulari della serie CT sono composte da:

• TELAIO in lamiera di acciaio zincato, spessore 20/10 mm.
• Gruppi di tre FUSIBILI tipo DIII o NH00 curva gG con elevato potere di interruzione, dimensionati per proteggere ogni singolo gradino di condensatori.

• CONTATTORI tripolari AC6b per condensatori, dimensionati per il collegamento di ogni gradino. La loro particolarità risiede nel fatto che i contatti delle resistenze di limitazione si chiudono in anticipo rispetto ai contattori principali, per limitare la corrente di picco all’inserzione dei condensatori. Le bobine dei contattori sono alimentate a 110 Vca 50 Hz (altre tensioni disponibili su richiesta).

• CONDENSATORI di potenza serie PRT.
• CAVI di collegamento interni in materiale ignifugo FS17.
• BARRE in rame di dimensioni 30×5 mm per il collegamento di una potenza massima di 180 kvar 400 V. Per potenze superiori, vengono utilizzate barre di rame da 30×10 mm. La serie CTX è priva di barre di rame.

IMPIEGHI

Le unità modulari della serie CT sono state concepite e progettate per essere installate con estrema facilità in apparecchiature automatiche di rifasamento.

INSTALLAZIONE

• Verificare il corretto serraggio di morsetti, bulloni e dadi
• Seguire le istruzioni relative all’installazione, al collegamento e alla manutenzione periodica
